ТТ - Тульский Токарева - пистолет СССР

Характеристики

Калибр, мм: 7,62
Длина, мм: 194-195
Высота, мм: 133
Длина канала ствола, мм: 116
Длина прицельной линии, мм: 156
Количество и направление нарезов 4, правое
Длина хода нарезов, мм: 240
Начальная скорость полета пули, м/с: 420/485 (в зависимости от типа боеприпасов)
Дульная энергия, кГм: 49/54
Дальность полета пули, м: 1200/1600
Количество патронов в магазине 8
Вес без патронов, г: 854
Вес с патронами, г: 940
Пулепробиваемость на расстоянии 25 м пробивает пакет
из 10 сосновых досок толщиной 25 мм каждая,
расстояние между которыми 25 мм
Штатные боеприпасы и их заменители: 7,62-мм пистолетные патроны (СССР)
7,63-мм пистолетные патроны к пистолету Маузер (Германия)

Пистолет ТТ долгое время был табельным оружием офицеров Красной Армии. Предыстория его создания драматична, эксплуатация вызывала нарекания, но в боевом применении это оружие осталось до нашего времени.

То, что пистолет получился именно таким, не вина конструктора и не его заслуга. Пистолет конструировался по указанию Советского правительства, и его параметры были заранее определены.

Револьвер системы Наган был любимым оружием стрелков-профессионалов, но вследствие тихоходности и нескорострельности не нравился строевым военным новой формации. Сразу же после гражданской войны возникла необходимость вооружения командного состава Красной Армии скорострельным быстрозарядным личным оружием. Из довольно большого количества систем кобурных и карманных пистолетов, оставшихся после Первой мировой и гражданской войн, выбрать было практически нечего. Карманные пистолеты Маузер, Зауэр, Браунинг под патрон калибра 7,65-мм годились для личной защиты на коротких дистанциях, а для тактического общевойскового применения были явно слабоваты. Пистолеты Парабеллум и Браунинг калибра 9 мм не подходили под производственные стандарты и требовали переоснащения оружейной и патронной промышленности. Большой Маузер калибра 7,63 мм был тяжел и чрезмерно велик. Поэтому перед оружейниками Советской России была поставлена задача — создать для вооружения Красной Армии автоматический пистолет кобурного ношения, способный доставать отдаленные цели и пригодный для применения в условиях общевойскового боя. Такое оружие должно было стрелять только сильными боеприпасами.

Вторым условием было соблюдение унифицированного калибра 7,62 мм для возможности производства стволов на уже имеющемся оборудовании. По экономическим причинам возникла необходимость создания оружия под уже имеющиеся запасы патронов. Пистолет пришлось создавать под патрон Маузера калибра 7,63 мм с бутылочной гильзой.

Но это было еще не все. Новый пистолет должен был быть легким — настолько легким, насколько могла выдержать его конструкция. Кроме того, пистолет должен был иметь наружный курок для наглядности его взведения в целях повышения безопасности при обращении с оружием. Предохранитель от случайных выстрелов должен был быть очень простым, удобным и надежным.

Техническая задача конструирования малогабаритного пистолета под очень мощный и длинный патрон с бутылочной гильзой представляет большую сложность даже в наше время. Но у военных все чаще и чаше стала появляться мысль о необходимости иметь один и тот же вид боеприпасов для пистолетов и пистолетов-пулеметов, которые уже проявили себя в Первой мировой войне. Именно для пистолетов-пулеметов наиболее подходил все тот же патрон 7,63 к пистолету Маузер. Под этот патрон и пришлось разрабатывать новый офицерский пистолет.

Говорят, задачу сформулировал лично Сталин: Нашим оружейникам необходимо создать не просто дальнобойный автоматический пистолет малого веса — этот пистолет должен выглядеть красиво и быть символом отличительного достоинства Красного командира.

Все пришлось делать в сжатые сроки, на голом энтузиазме, в условиях послереволюционной нищеты. На научные исследования и технические испытания денег отпускалось мало, а результаты требовались немедленно. Пришлось обращаться к иностранным разработкам. За основу нового советского пистолета была взята конструкция американского пистолета Кольт М-1 образца 1911 года, изобретенного Джоном Браунингом. Принцип запирания ствола путем качания его в вертикальной плоскости и сцепления с внутренней стороной кожуха-затвора, предложенный Браунингом почти 100 лет назад, до нашего времени оказался наиболее практичным для автоматических пистолетов, стреляющих боеприпасами повышенной мощности.

Это был единственный конструктивный узел, позаимствованный советским конструктором Ф.В.Токаревым у Джона Браунинга. Все остальные технические решения были приняты самим Токаревым и отличались оригинальностью.

Обычно боевая пружина в автоматических пистолетах расположена в рукоятке оружия позади магазина. Но применяемые в системе ТТ длинные патроны Маузера не позволит этого сделать, и поэтому конструктор Токарев решил эту проблему весьма оригинально, расположив боевую пружину непосредственно внутри курка.

В пистолете ТТ затворная задержка, останавливающая затвор в заднем крайнем положении после последнего выстрела, имеет очень простую конструкцию и в корпусе пистолета крепится тоже очень оригинально, причем закрепляющая ее деталь одновременно служит и пружиной затворной задержки. Исходя из требований повышенной безопасности пистолета в обращении с ним, Токарев сконструировал систему предохранения от случайных выстрелов тоже оригинально и эффективно. В пистолете ТТ предохранитель как отдельная деталь отсутствует вовсе. Его функции выполняет... курок. При постановке курка на предварительный (предохранительный) взвод курок не достает до ударника. На спуск нажать при этом невозможно. Более того, при постановке курка на предохранительный взвод затвор блокируется и становится невозможно отвести его назад. Вся система запирается наглухо. Самопроизвольное срабатывание оружия от падения и небрежного обращения при этом полностью исключается.

Оригинальной особенностью конструкции является и постановка ударно-спускового механизма. Он смонтирован на отдельной колодке, что позволяет легко отделять его при разборке, легко осматривать и чистить.

Еще одна конструктивная особенность - способ крепления щечек рукоятки, без применения винтов, посредством специальных кулис. Щечки при этом держатся на рукоятке очень плотно, но при необходимости легко и просто снимаются и присоединяются.

Пистолей ТТ сравнительно легко собирается и разбирается, насчитывает малое количество деталей. Пистолет имеет небольшое (порядка 500-600 г) усилие на спуске, благодаря чему провал при спуске курка практически не ощущается. Соответственно, почти не проявляется и спусковое одергивание оружия. По этой причине, а также благодаря неплохому весовому балансу и небольшому (нормальному) калибру пистолет ТТ имеет весьма кучный и стабильный бой.

К копцу 20-х годов двадцатого столетия никто из отечественных и зарубежных оружейников ничего лучшего не предложил. В 1930 году пистолет ТТ специальным правительственным решением был принят па вооружение командного состава рабоче-крестьянской Красной Армии.

Устройство

Основные части пистолета: ствол, кожух-затвор с его деталями, ударно-спусковой механизм и рамка-корпус, на которой крепятся все части оружия.

Пистолет Токарева представляет собой боевую систему, автоматика которой основана на коротком ходе назад после выстрела сцепленных ствола и затвора.

Принцип работы частей и механизмов автоматического самозарядного пистолета напрямую зависит от вида применяемых боеприпасов. Оружейник Токарев при разработке своего пистолета, стреляющего мощными патронами Маузера с длинными гильзами бутылочной формы, был вынужден решить те же проблемы, что и конструкторы немецкого пистолета. У сильных боеприпасов при свободном затворе гильза постоянно разрывалась пополам. Оружие, стреляющее такими па фонами, могло нормально работать только при жестком сцеплении ствола и затвора в момент выстрела. Но об использовании длинной, сложной и негабаритной системы Маузера не могло быть и речи.

В основе конструкции пришлось использовать принцип запирания ствола путем качания его в вертикальной плоскости, изобретенный Джоном Браунингом в начале XX века. Суть сцепления ствола и затвора посредством качания ствола (его поднятия и опускания) весьма несложен. Из-за малого трения деталей относительно друг друга отпирание и запирание ствола происходит очень надежно, а сама система в эксплуатации очень живуча и долговечна.

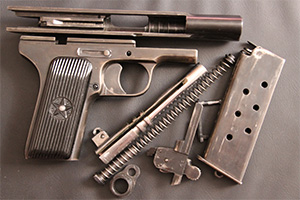

ТТ. Нажмите для просмотра

Для сцепления с затвором на таком оружии у ствола в казенной части имеются кольцевые выточки. Внутри кожуха-затвора в тех же цепях выполнены такие же выточки, образующие опорные выступы. Ствол свободно движется внутри кожуха-затвора, но в определенном положении, когда ствол своими выточками заходит в зацепление с выступами на затворе, эти две детали сцеплены друг с другом. Это соответствует крайнему переднему положению затвора, когда ствол приподнялся на серьге-шарнире.

При выстреле (или когда затвор отводится назад вручную) сцепленные ствол и затвор вместе отходят назад на 3-4 мм. За время этого отхода пуля (которая имеет гораздо меньшую массу, чем масса ствола и затвора) уже покидает канал ствола, и давление в нем падает до атмосферного. Но затвор со стволом, имея скорость около 6 м/с, по инерции продолжают вместе двигаться назад. Однако вместе двигаются они до определенного момента. Ствол, закрепленный на шарнире-серьге, уходит казенной частью вниз, расцепляется с затвором, упирается в рамку пистолета и останавливается. Затвор же по инерции продолжает двигаться назад, при этом своей массой поворачивая и взводя курок. Двигаясь назад, затвор вытаскивает выбрасывателем стреляную гильзу из патронника и выбрасывает ее наружу через выводное окно. Потом затвор наезжает на массу рамки, останавливается и силой сжатой возвратной пружины возвращается в крайнее переднее положение. По пути вперед затвор выталкивает следующий патрон из-под загибов магазина и досылает его в ствол. Затвор, наезжая на ствол, подает его вперед, ствол уходит вперед и, поднимаясь вверх на шарнире-серьге, сцепляется с затвором, образуя вместе с ним замкнутую систему. При последующем выстреле цикл повторяется.

Для извлечения магазина и проверки оружия па незаряженность следует:

* нажать па защелку магазина;

* извлечь магазин из рукоятки;

* открыть затвор потянув за кожах-затвор назад. При пустом магазине затворная задержка будет поднята, ее уступ заскочит в вырез затвора и остановит затвор в заднем крайнем положении. При извлеченном магазине затворную задержку при открытом затворе необходимо поднять вручную если требуется зафиксировать затвор в крайнем заднем положении.

Для заряжания необходимо:

* нажать на защелку магазина, извлечь магазин;

* удерживая магазин в левой руке, наполнить его восемью патронами, нажимая очередным патроном на тот, который уже находится в магазине; очередной патрон после введения затолкнуть под загибы магазина. При снаряжении магазина подаватель уходит вниз, пружина подавателя сжимается.

* после этого вставить магазин; при отведенном назад затворе патронник будет поднял и плотно прижат к кожуху затвора;

* для заряжания отвести затвор назад, при этом патронник слегка опустится, ствол и затвор расцепятся;

* при полностью отведенном назад затворе в выводном окне виден патрон, удерживаемый загибами магазина; возвратная пружина при этом сжата, курок взведен;

* при отпускании затвора последний выталкивает подавателем патрон из-под загибов магазина и досылает его в слегка опустившийся патронник;

* при досланном в ствол патроне патронник поднят и плотно прижат к кожуху-затвору; ствол и затвор сцеплены, курок взведен. Пистолет готов к выстрелу.

Внимание! Автоматические пистолеты опасны в обращении: очень часто в них остаются забытые патроны в патронниках. Поэтому перед разборкой пистолета необходимо соблюдать определенный порядок проверки оружия на незаряженность. Для этого необходимо:

* нажать на защелку магазина и вынуть магазин. На защелку магазина для его извлечения удобнее нажимать большим пальцем правой руки;

* из вынутого магазина выщелкать патроны, сдвигая их вперед из-под загибов магазина;

* резко оттянуть затвор назад. Выбросить из патронника патрон (если он там есть). Чтобы этот патрон не отлетел далеко, наклонить пистолет выводным окном вправо-вниз. Есть и другой способ: очень медленно отвести затвор назад, поставить его на затворную задержку (подмять ее вручную) и столкнуть патрон через выводное окно вниз, в пустую шахту магазина. Патрон выпадет из пистолета строго вниз;

* после этого спустить затвор с задержки, произвести холостой щелчок, направив ствол в безопасном направлении где никого нет. Поставить курок на предварительный (предохранительный) взвод.

Внимание! Все детали оружия, движущиеся при его работе, должны двигаться легко и свободно, без затираний и скрипов и видимых замедлений движения по всей длине своего хода. Если таковые наблюдаются, это означает, что оружие загрязнено или его сопрягающиеся поверхности деформированы.

У пистолета ТТ мушка закреплена намертво на передней части кожуха затвора, и опиливать ее запрещается. Перемещение средней точки попадания у ТТ вправо-влево осуществляется горизонтальным перемещением целика (рис.205), который может двигаться с тугим натягом в пазу ласточкин хвост.

Для достижения возможно лучших результатов при стрельбе из пистолета ТТ при хвате пистолета стреляющей рукой необходимо большой палец как можно плотнее прижимать к боковой поверхности оружия и не ослаблять это прижимающее усилие. Кроме того, большим пальцем необходимо прижимать боковую щечку пистолета вправо-вниз для того, чтобы оружие не только меньше сдергивалось при стрельбе, но и быстрее становилось на место после отдачи.
Стрелки с длинными пальцами могут с успехом применять при стрельбе из ТТ способ спуска курка усилием всей кисти стреляющей руки. Вышеописанные несложные приемы хвата оружия в значительной мере уменьшают спусковое сдергивание оружия и повышают точность стрельбы.

Новый пистолет ТТ имеет довольно высокую кучность боя. На 25-мсгровой дистанции стрельбы она укладывается в сигаретную пачку. Поэтому в руках тренированного стрелка пистолет ТТ является весьма эффективным оружием. Он может достать противника очень далеко и быстро положить несколько целей одну за другой. Этот пистолет в основном и проектировался для такого применения.

Немного из истории пистолета

Опытные образцы пистолета ТТ, а также образцы такого оружия мелкосерийного производства периода 1930-1933 годов, изготовленные по технологии, предписанной конструктором, из качественной стали, безупречно работают до сих пор. В 1933-1934 годах в связи с переходом на массовый выпуск вооружения многие боевые системы для облегчения производственного технологического процесса были конструктивно упрощены. В конструкцию пистолета ТТ также были внесены изменения в ствол и колодку ударно-спускового механизма.

Кроме того, в условиях массового производства неизбежно ухудшилось качество изготовления и чистоты обработки наружных и внутренних поверхностей ответственных деталей. Не так строго соблюдались необходимые технологические допуски. Не в лучшую сторону изменилось качество металла. Все это отразилось на пистолетах ТТ серийного производства, поступающих в войска.
Из-за пониженного качества металла пистолет ТТ гарантированно и без поломок выдерживал всего 700-750 выстрелов. Далее начинались неприятности. Прежде всего начинали ломаться разрезные пружинящие штифты удерживающие ударник. Эти штифты выполнялись разрезными для облегчения разборки и сборки. При сломанном штифте ударник при выстреле вылетал назад и попадал в глаз стреляющему.

От повышенной нагрузки ломались и сами ударники. Очень часто ломались выбрасыватели. После настрела 900-1000 выстрелов наблюдалось расклепывание колодки ударно-спускового механизма. На степень надежности оружия это не влияет, но вызывает повышенный разброс при стрельбе. Из-за неудачной конструкции плоского магазина патроны с коническими бутылочными гильзами, расположенными в одной плоскости, перекашиваются как в самом магазине, так и в его горловине. По этой причине утыкание (перекос) первого (верхнего) патрона вниз и невыход его в патронник при полностью заполненном магазине — обычное явление. Неоднократно наблюдаются также перекосы и утыкания патронов пулей вверх.

Для устранения такой задержки оружие приходится разбирать прямо на месте событий. Во избежание таких неприятностей строевые офицеры смазывали внутренние стенки патронников тонким слоем автомобильного нигрола. Одной такой смазки вполне хватало на безотказную стрельбу 16 патронами — это носимый боекомплект.

Еще одна неприятность заключалось в том, что при загустении смазки на морозе силы боевой пружины не хватало. При низких температурах пистолет делал осечку за осечкой, а часто вообще отказывал. В общем-то, короткая боевая пружина, спрятанная в курке, не отвечает требованиям классической теории пружин. При конструировании пистолета Токарев опирался на старинную технологию изготовления малых сильных и живучих пружин, сработанных из специальной белой стали, по специальной технологии и закаленных особым способом старыми опытными оружейниками-металлистами. В 1933 году промышленности СССР было уже не до белой стали — все стрелковое оружие делалось на общем потоке из одинаковых материалов.

Единственное, что никогда не подводило пистолет Токарева, — это узел запирания, сконструированный Джоном Браунингом. Запирание ствола производилось при любой погоде и в любых климатических условиях.

На маневрах Белорусского военного округа выяснилась еще одна неприятная особенность пистолета. Известно, что Сталин был сторонником штурмового скорострельного оружия, но при наступлении вздыбленный песок не так часто падает сверху вниз, как при обороне. И хотя пистолет ТТ оказался довольно стойким против загрязнения, при попадании в него песка он упорно не желал закрываться. Кроме того, у ТТ при ношении в кобуре иногда выпадали и терялись магазины.

Пистолет ТТ, выпускаемый в условиях массового производства, начал спотыкаться. Из развернутых частей начали поступать рекламации и претензии на качество его работы. Слишком слабый металл не выдерживал сильного боеприпаса. Перечень характерных неисправностей, вызывающих отказы при стрельбе, у ТТ был слишком велик.

Одновременно с Токаревым работы по созданию нового кобурного оружия вел и Джон Браунинг. Оба пистолета появились в 1930 году. Оба были сконструированы по одному и тому же принципу. Но Токарев только воспользовался старыми идеями Браунинга, а Браунинг их усовершенствовал. Оба пистолета были почти одного веса и линейных размеров. Но у Браунинга получился знаменитый бельгийский Хай Пауэр с прицельной дальностью до 300 м, с магазином на 13 патронов, невероятно живучий в эксплуатации. Это было оружие красивейшего дизайна, пистолет, удачнее которого, пожалуй, никто не изобрел до сих пор.

В 1937 году Сталину положили на стол советский ТТ и бельгийский Браунинг с соответствующими справками о боевых и эксплуатационных качествах обоих пистолетов. Говорят, Иосифу Виссарионовичу это крепко испортило настроение. Даже по внешнему виду Браунинг намного больше соответствовал символу офицерского достоинства, чем отечественное оружие. Но пистолет ТТ был изготовлен согласно параметрам, заявленным лично вождем, и это спасло Токарева от неприятностей.

Начали подумывать о замене ТТ на другой пистолет, но уже было налажено массовое производство этого оружия совместно с винтовкой СВТ конструкции того же Токарева. Война была уже близко, перестраиваться было некогда. Качество пистолетов, производившихся в военное время, оставляло желать лучшего. По существу, это оружие изготавливалось для одного боя. Если убило офицера, никто не жалел, что пистолет пропал вместе с ним. А кто остался жив, тот снимал Парабеллум с убитого немца.

Во время войны и после выпускался пистолет ТТ специальной модели, оснащенный глушителем типа Брамит для стрельбы специальными патронами. До войны мелкосерийно производился удлиненный на 30 мм вариант пистолета ТТ, изготовленный из высокопрочной стали, при высокой чистоте обработки канала ствола, обладающий очень сильным и точным боем. Этот образец стоял на вооружении в НКВД и НКГБ и предназначался для проведения специальных операций.

После войны пистолет ТТ выпускался в СССР до 1953 года, пока окончательно не убедились в великолепных эксплуатационных качествах пистолета Макарова. Но пистолет ТТ довольно долго изготавливали под малокалиберный патрон 5,6 мм. Существовали два вида таких малокалиберных ТТ: так называемый Р-3, пистолет обычных размеров, и Р-5 — с удлиненным стволом для спортивной стрельбы. Вплоть до 1970 года такое оружие эксплуатировалось в системе ДОСААФ и воинских частях для учебных и тренировочных целей, пока не пришло в негодность и не было заменено малокалиберным пистолетом Марголина.

В настоящее время пистолет ТТ продолжает находиться на вооружении у силовых ведомств, ВОХРа, инкассаторов, банковских и почтовых служащих, в узлах связи, в охотнадзоре, рыбнадзоре, у лесничих, геологов и охотоведов.

Пистолет Токарева довольно долго производился в Польше, Румынии, Югославии, Чехословакии, Финляндии, Китае, Иране и Японии. Кое-где он производится и в наши дни.

Несмотря на отрицательное отношение к этому оружию советских военных, пистолет ТТ стал неожиданно популярен... в развитых капиталистических странах. Пистолет ТТ для иностранцев представляет притягательный интерес как легендарное национальное оружие некогда могущественного противника, победившего во Второй мировой войне. Для стрелков Европы, Америки и Японии советский ТТ со звездочкой на рукоятке так же интересен, как для знатока немецкий Парабеллум. К тому же выстрел из ТТ впечатляет—страшный грохот и вспышка рыжего пламени размером с мяч для регби. Да и бой у него довольно кучный. В отсутствие русских морозов, непролазной грязи и в стерильной обстановке развитых стран пистолеты ТТ выпуска даже военного времени стреляют весьма надежно. По некоторой информации СССР распродавал запасы этих пистолетов по всем странам и континентам: в США, Мексику, Бразилию, Индокитай и Канаду. В этих странах существуют даже клубы любителей ТТ.

В боевом применении на Западе это оружие используется даже сейчас. Причиной этого служат его уникальные баллистические характеристики. Имея пистолет ТТ в руках, умелые стрелки могут эффективно держать оборону, чего нельзя сказать о других пистолетах такого веса и размера. В разных странах пистолетов ТТ изготовлено, конечно, меньше, чем автоматов Калашникова, но все-таки довольно много. Как показали события времен перестройки, этими пистолетами оказались завалены воинские склады всех стран СНГ. Патронов к ним тоже наделано немало. Поэтому камрад ТТ, как его называют на Западе, находиться на казенной службе будет еще довольно долго.

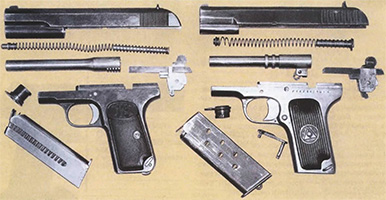

ТТ. Нажмите для просмотра ТТ. Нажмите для просмотра
